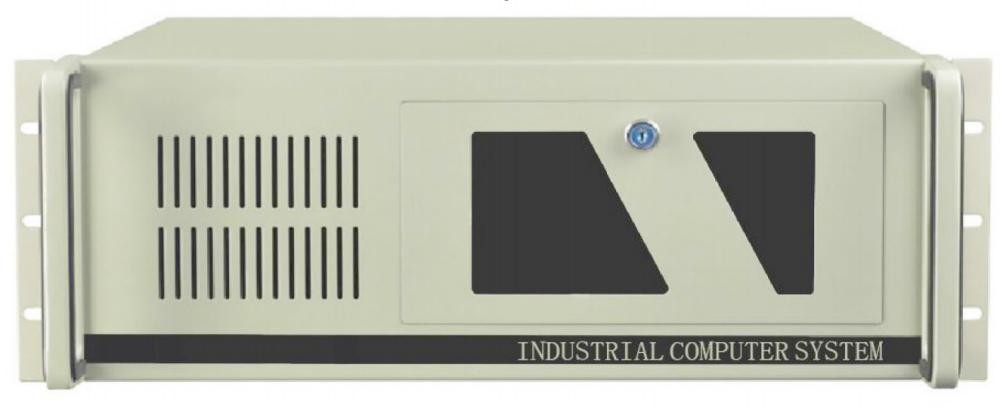

4U机箱定制系列

product description

产品特点

支持Intel® 10th 桌面级处理器

ATX大板架构,支持7槽位扩展,满足各行业应用

主板采用全固态电容,保障长时间稳定运行

Intel i211网卡,提供稳定可靠的网络服务

硬盘防震抗冲击设计,保护数据安全

前置USB接口*2,数据传输更便捷

前置门锁设计,杜绝未经允许的访问



产品规格

KPC-4U-Q470 datasheet 文件下载

系统
System
  CPU  Intel® 10th 酷睿/奔腾/赛扬处理器,,LGA1200
  芯片组  Intel® Q470
  内存  4*UDIMM插槽 支持双通道DDR4 2400/2666/2933MHz,max128GB
  储存  4*标准7Pin SATA口,支持SATA3.0/2.0/1.0
  支持AHCI、RAIDO、RAID1、RAID5、RAID10模式
 操作系统  Windows 10 / 11 / LUNIX
外部接口
External I/O
 网口 LAN  2*Intel i211 10/100/1000Mbps    支持自适应及WOL功能
  USB  4*USB3.1,2*USB2.0(前置)
 显示 Video  1*VGA  1920×1200@60Hz
  1*HDMI 4096×2160@24Hz
  支持VGA+HDMI独立双显
 音频 Audio  Realtek ALC662,1*(G)Line-out+,1*(P)Mic-in+,1*(B)Line-in   3.5mm
  Support dual channel, stereo
 按钮 Button  1* Power Button,,1 * Reset Button
 指示灯 LED  1 * Power LED,,1 x HDD LED
内部接口
Internal I/O
 扩展接口 Expansion  2*PCIE X16 (Gen3.0)
  2*PCIE X4(Gen3.0)
  3*PCI(GenPCI2.3)
  1*M.2(支持NVMe协议和SATA协议)
 风扇 FAN  1*CPU Fan,2*System Fan
 串口 com  com1/2 RS232/422/485,com3/4/5/6 RS232
  USB  2*USB3.1,4*USB2.0
  GPIO  8*DI,8*DO
 看门狗  255级定时器溢出时,引起复位
机构
Mechanical
 材料/工艺 耐指纹 SGCC
 外观尺寸  480(L) x 426(W) x 177(H)mm
 安装方式 机柜式
供电 Power  100~240V(AC)
环境参数 Environmental 温度Temp. 工作温度:-10℃ ~ 60℃ ,存储温度:-40℃ ~ 80℃
 湿度Relative Humidity 工作湿度:5%-95%相对湿度,无凝结
 振动  5~500Hz,,1Grms (HDD)operation
 冲击  10G @ 11ms operation

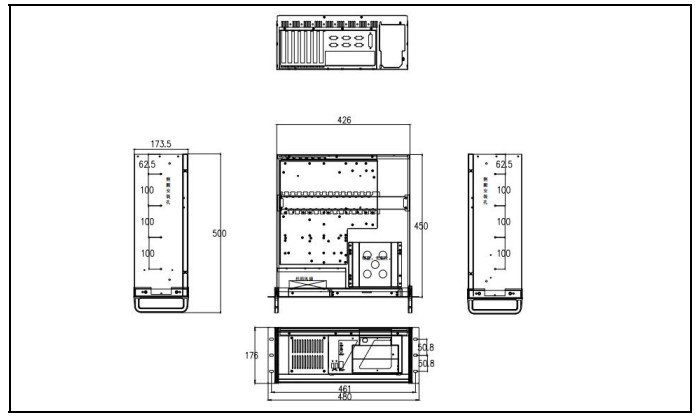

产品尺寸:

单位:mm



产品优势

    产品多个角度展示

    建立对供方的质量管理体系,全面推行质量管理工作,不断提升公司及供方整体质量管理水平。




    完整严苛的测试

    产品经过完整的温湿度循环、高低温、振动、冲击跌落、噪音、EMC、ESD、高温加速寿命、防尘等五十余项测试

iPad

    内外双层包装

    产品经EPE固定,内外双层箱包装,其设计经过严苛的冲击振动测试,以确保运输过程中安全可靠
